切替ダンパー

製品の特徴

ダクトの切替用に使用されるダンパーで、駆動部（モーター等）装着が1セットで行える。VE、省エネ、気流分配用に使用される。

「切替ダンパー」一覧

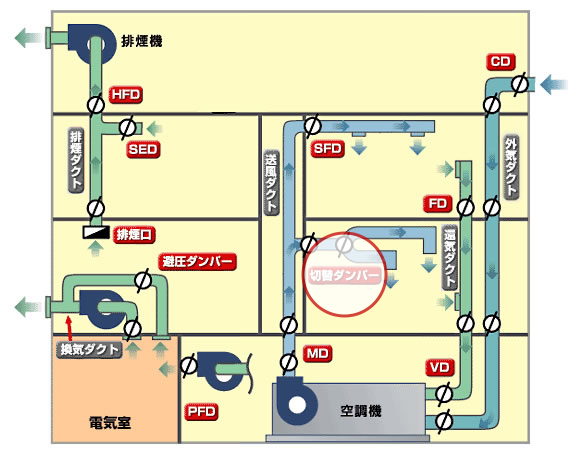

他の部分 HFD SED 排煙口避圧ダンパー PFD SFD 切替ダンパー MD CD FD VD

製品名三方向ダンパーTL型

形式 TL型

形状

仕様特型仕様

発注書発注書をダウンロード

切替用ダンパー三方向ダンパーTL型

三方向ダンパー : TL型

製品の特徴	T1型より補強構造対策をして耐圧性能をUPし、サイズ450×450以上を対象にしました。羽根の構造は耐圧型としました。
構造	取付設置姿により、構造が変わります。設置姿は必ずご指示ください。 3方向のサイズが全て同サイズが基本です。

発注書発注書をダウンロード

製品名三方向ダンパーT2型

形式 T2型

形状

仕様特型仕様

発注書発注書をダウンロード

切替用ダンパー三方向ダンパーT2型

三方向ダンパー : T2型

製品の特徴	T1型とは気流の流れが異なります。
耐圧	T2型の耐圧は静圧500Pa風速10m/s以下です。
構造	駆動部付（電気式またはエアー式のオンオフ制御)が標準です。羽根は板形状となりますのでT1型より圧力損失は大となります。最大の標準製造サイズは、Φ400（400WH）以下です。

発注書発注書をダウンロード

製品名三方向ダンパーT1型

形式 T1型

形状

仕様特型仕様

発注書発注書をダウンロード

切替用ダンパー三方向ダンパーT1型

三方向ダンパー : T1型

製品の特徴

T字形の90度異方向切替ダンパーで、従来MD2台の切替を1台で行い、コスト、スペース、制御系の合理化を図る。
ペリメーターの夏、冬の切替、高所吹出し気流の切替等に使用ください。

耐圧

T1型の耐圧は静圧500Pa風速10m/s以下です。
上記以上の耐圧の場合、TL型となります。
下図に示す範囲外のサイズは構造が変わりTL型となります。

円形	角形	L寸法	円形 A寸法mm	角形 B寸法mm
200Φ	250×250	390	80	70
250Φ	250×250	390
300Φ	300×300	440
350Φ	350×350	490	105
400Φ	400×400	600	105	100

構造

モーター付(オンオフ制御)が標準です。
検査口付で内部の羽根が確認できます。
羽根は単翼で湾曲していますので圧力損失はエルボと同程度です。
角ダクトの接続はアングルFGと共板式、両方接続できるタイプです。

発注書発注書をダウンロード
