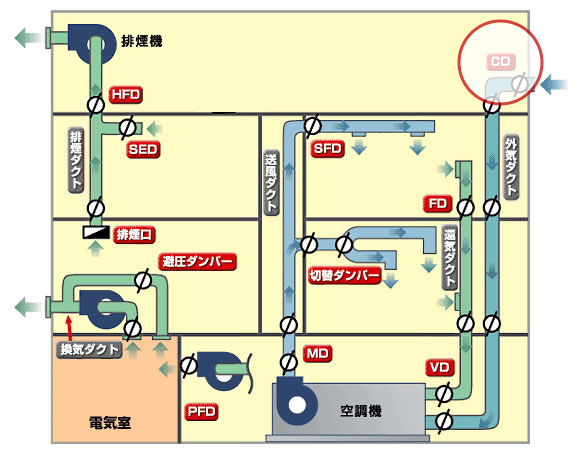

図解でダンパー類についてご説明いたします。製品名をクリックする事で詳細説明をご確認いただけます。

カタログへ

製品一覧へ

CD

製品の特徴

気流で羽根を開放させ逆気流時又は気流の流れが無くなった場合、羽根の自重で閉鎖するダンパー。

「CD」一覧

他の部分 HFD SED 排煙口避圧ダンパー PFD SFD 切替ダンパー MD CD FD VD

製品名角CD

形式 CD

形状共板式 FG式

仕様標準

図面（共板）図面（FG）

発注書発注書をダウンロード

CD チャッキダンパー（逆流防止）角CD

耐圧仕様		500Pa以下で風速10m/s以下です。
主構造	角形	H＞200は多翼式で平行翼です。羽根は連結していません。閉鎖時、羽根の衝撃音をやわらげるための緩衝材付です。バランスウエイト付です。最大の標準製造サイズはW×H≦3.4㎡または長辺が2400㎜以下です。これを超える場合、分割式ダンパーとなります。ケース本体の加工はすべて溶接です。両側共板式が標準です。軸受にはボールベアリングを採用しています。

発注書発注書をダウンロード

製品名円CD-Z

形式 CD

形状 φ100-φ300

仕様標準

図面（差込）

発注書発注書をダウンロード

CD チャッキダンパー（逆流防止）円CD-Z

耐圧仕様		500Pa以下で風速10m/s以下です。
主構造	円形	単翼式ダンパーとしては口径サイズΦ300迄です。閉鎖時、羽根の衝撃音をやわらげるための緩衝材付です。ダクト接合部は差込式が標準です。ケース本体の加工はすべて溶接です。部品組み立てはネジ止めで軸径はΦ8とします。また、防錆塗装はケース本体の溶接部のみ補修とします。羽根円CD-ZのサイズΦ200までの羽根はアルミ製t0.8、Φ300まではアルミ製t1.2 軸受にはボールベアリングを採用しています。

発注書発注書をダウンロード

製品名円CD

形式 CD

形状 φ325-φ400

仕様標準

図面（差込）

発注書発注書をダウンロード

CD チャッキダンパー（逆流防止）円CD

耐圧仕様		500Pa以下で風速10m/s以下です。
主構造	円形	単翼式ダンパーとしては口径サイズΦ325～Φ400迄です。閉鎖時、羽根の衝撃音をやわらげるための緩衝材付です。バランスウエイト付です。ダクト接合部は差込式が標準です。表面処理はマリンシルバー塗装です。軸受にはボールベアリングを採用しています

発注書発注書をダウンロード
